某水泥厂一分厂所使用的SDB4-24.6/5板链斗式提升机经由近年的运行，显示了优于HL型环链斗式提升机的性能。详细手艺参数如下

输进能力：45吨/小时
斗宽：400毫米
斗距：400毫米
斗速：0.2米/秒
允许物料粒度：<150毫米
允许物料温度：<200℃
水平段长度：5米
笔直提升高度：24.63米
水平输进距离：32.94米
倾斜角：45度

作为新建机械厂此系列产品的第一台，水泥厂一分厂在投入生产时，由于没有使用履历，缺乏对水泥厂斗式提升机装备性能的相识，在试运行中，传动装置出了一再事故。

1.摆线针轮减速器高速轴扭断

传动装置由电机、液力耦合器、摆线针轮减速器和十字滑块联轴器组成。在试车中，减速器高速轴在运行不到30分钟就断裂，拆下后发明断在轴肩处，而轴自己在断裂处有裂纹，剖析以为是因轴自己缺陷及初试车时装备没有跑合而摩擦力较大造成的。为此，水泥厂一分厂用45号钢重新加工了一根轴，要求调质后硬度为HB-187~229装置后运行优异，但累计690小时后，轴又从原来断的位置扭断(见图5-5)。

经简陋检查，除滚轮轮缘与轨道侧面有擦亮的痕迹外，没有其他问题。因急于生产，水泥厂一分厂又用45号钢加工了一根轴，未经热处置惩罚就投入使用。运行中发明链板显着松懈，滚轮从尾轮进入轨道时，都要与轨道断面爆发撞击。此轴运行30小时后又从轴肩处断裂。剖析效果批注，在没有骤增负荷的条件下，纵然滚轮擦轨并与轨道断面撞击，也不会使轴在30小时后断裂。

作为传动轴，要对抗扭曲变形及破损，必需要提髙轴外貌质料的强度。为此，水泥厂一分厂接纳现成的汽车半轴(40Cr)加工了一根轴，把易断处轴颈的外貌粗糙度由Ra-1.6m，降低到Ra-0.8m，并且适当拉紧板链现轴已运行1820小时，未爆发任何事故。这充辩白明晰轴材质及热处置惩罚的主要性。

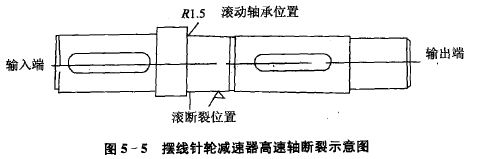

图5-5摆线针轮减速器高速轴断裂示意图

2.弹性花格板扭坏

弹性花格板是毗连电机与液力耦合器的元件，在使用中扭坏过两次，厥后接纳δ=1.5的冷轧钢板取代，至今未爆发扭坏事故。

3.使用小结

水泥厂板链斗式提升机虽然爆发过断轴及扭坏弹性花格板事务，但随着使用时间的延伸，已积累了一些履历，并通过响应步伐阻止了此类事故的爆发，同时它在其他方面的优势，越发显着地显露了出来。

①产量高。水泥厂一分厂03X48m回转窑设计产量为15吨/小时，现实产量为10吨/小时，而水泥厂一分厂所使用的SDB4-24.6/5板链斗式提升机运送能力为45吨/小时，因此台时产量大有潜力。

②允许物料粒度(小于150毫米)远大于H型斗式提升机允许粒度(小于50ram)，这样纵然熟料破碎机损坏不可事情仍可继续生产。

③牵引件接纳先进的承载件(带转动轴承的滚轮)和牵引件(套筒)分工的结构形式，且料斗运行速率慢(V=0.2米/秒)，仅为运送机速率(V=1.25米/秒)的16%。因此，装备牵引能力大，运动件磨损小，事情寿命长，功率消耗少(电机功率为7.5千瓦)

④较好的过载；すπ。传动装置接纳液力耦合器，这样电机输出的机械能转化为传力油的动能和势能，然后这些能量差转化为输出轴的机械能。由于能量的柔性转达，使得电机启动电流小、攻击及振动小。更主要的是，当负载骤增时，传力油温度猛升，从而顶开热；と褂土鞒，这样板链停转而电机空转，在运行中，颚式破碎机两块颚板下料口而使板链卡死。由于热；と┱棺饔枚棺氨肝词芩鸹，体现了装备较好的过载；すπ。

⑤料斗运行速率的有级调理。在恒久视察中发明，随着运行时间的延伸，料斗速率越来越慢，甚至最后停车。拆下后发明高速轴未断，只是传力油太少，加油叉可照常运行。因此，在操作中，在包管运送量的条件下，可以通过对加油量也即油液充满度的控制，进而抵达对速率的调理

⑥板链斗式提升机接纳流式进料和重力卸料，且运行速率慢，故噪声小，扬尘小。

⑦磨练利便、操作简朴。
