NE板链斗式提升机

首页 > 产品展示 > NE板链斗式提升机

钢斗加链式斗式提升机就是链条式斗式提升机,有环链、板链样式,环链斗式提升机就是以晕薹链为牵引件,料斗为圆弧形,为双排链样式 ;板链式斗式提升机以大节距板式链条为牵引件,料斗为三角形或平行斗,有单排链也有双排链样式。

晕薹链条斗式提升机介绍

晕薹链条斗式提升机是一种笔直运送的链条式提升机,一两排晕薹链条作为牵引件,链条一样平常为5环、7环一条,进料方法为挖取式,卸料方法为离心重力式。提升粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子等物料时用途较多。

链条和链钩为高锰钢材质,经由热处置惩罚工艺,具有极高的抗拉强度和耐磨性能。料斗有中深斗、深斗两种类型,一样平常干燥的、易于抛出的物料可选用深斗,稍微湿润物料、较难抛出物料可选用中深斗样式。

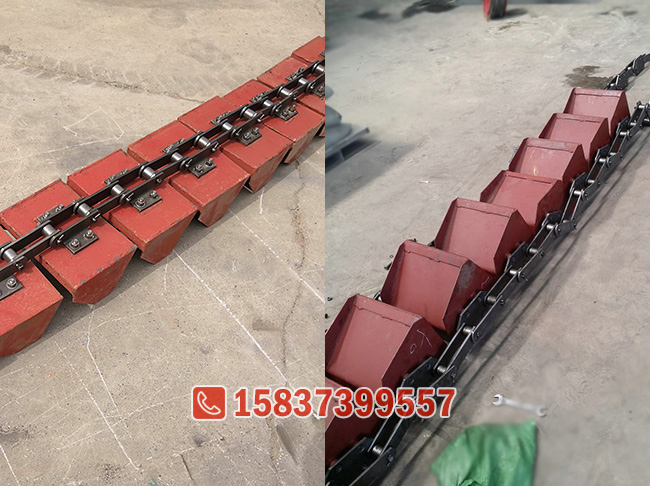

板链斗式提升机介绍

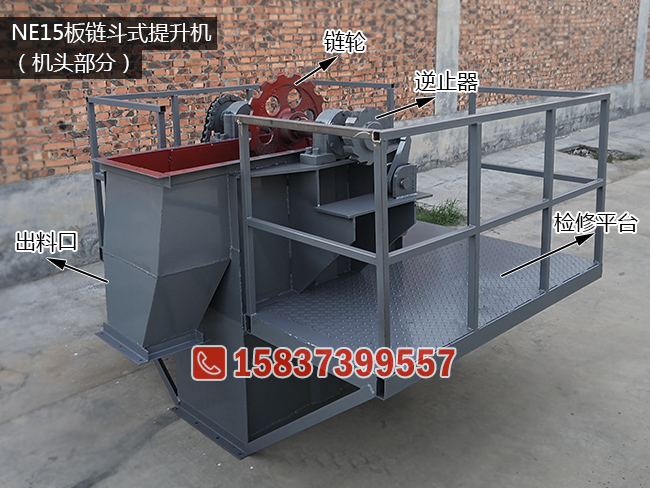

NE板链斗式提升机是较量常用的笔直运送装备,接纳大节距套筒滚子链作为牵引件,销轴套筒滚子经由热处置惩罚,运送链轮齿面也经由淬火热处置惩罚,有着很好的耐磨性能,维修率低,故障少,提升量大,许多行业中在逐渐取代TH环链式、TD皮带式提升机。

板链斗式提升机基本参数

NE板链提升机有单、双排链样式,NE15和NE30为单排链样式,NE50及更大的型号为双排链样式,详细型号参数如下表。
型号 提升能力
(m³/h)
斗速(m/s) 主轴转数(n/min) 料 斗 链条节距
(mm)
运行部件重量(Kg/m) 物料最大块度(mm)
容积
(L)
斗宽
(mm)
斗距
(mm)
允许所占百分比%
10 25 50 75 100
NE15 15 约0.5 16.54 2.5 250 203.2 101.6 27.5 65 50 40 30 25
NE30 30 约0.5 16.54 7.8 300 304.8 152.4 35 90 75 58 47 40
NE50 60 约0.5 16.54 15.7 300 304.8 152.4 64 90 75 58 47 40
NE100 110 约0.5 14.13 35 400 400 200 89 130 105 80 65 55
NE150 170 约0.5 14.13 52.2 600 400 200 112.5 130 105 80 65 55
NE200 210 约0.5 10.9 84.6 600 500 250 134 170 135 100 85 70
NE300 320 约0.5 10.9 127.5 700 500 250 188 170 135 100 85 70
NE400 380 约0.5 8.3 182.5 700 600 300 205 205 165 125 105 90
NE500 470 约0.5 7.1 260.9 700 700 350 223 240 190 145 120 100
NE600 600 约0.5 7.1 330.2 800 700 350 350 240 190 145 120 100
NE800 800 约0.5 6.2 501.8 800 800 400 313 270 220 165 135 110

NE板链斗式提升机型号体现意义很好明确,通过参数表可以看出来,后面的数字就是提升量的代表意思,是提升能力取整数。
