双排板链斗式提升机
双排板链斗式提升机概述

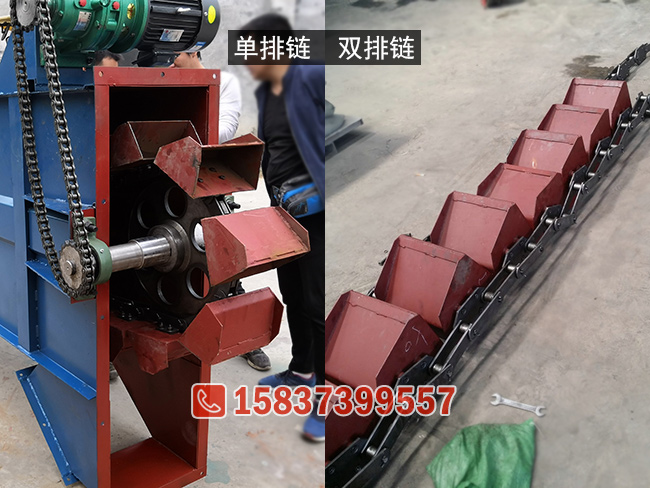

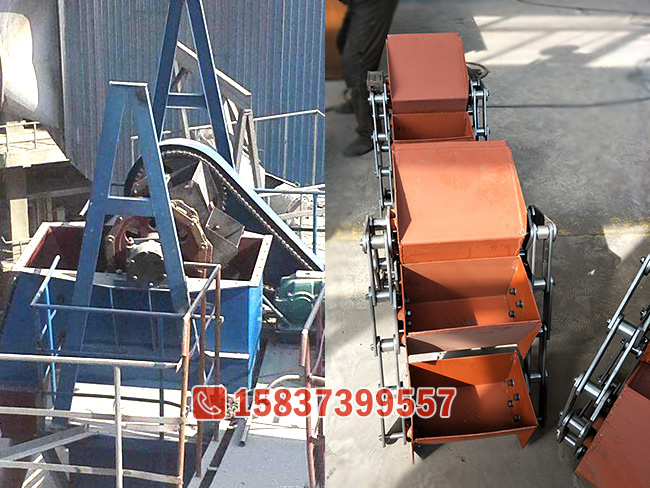

NE系列中NE50及以上型号为双排链样式提升机,即提升机箱体内装置两排链条,链条挂在料斗双方,双排板链斗式提升机提升量大,性能稳固,是众多水泥厂、砂石厂、钢厂等行业的常用提升装备。
NE50板链斗式提升机是常用的一个双排链提升机型号,提升量60立方/小时。箱体尺寸约650*1240mm,链条节距152.4mm,料斗间距304.8mm,料斗宽度300mm。料斗运行速率约0.5m/s。
双排板链提升机结构:

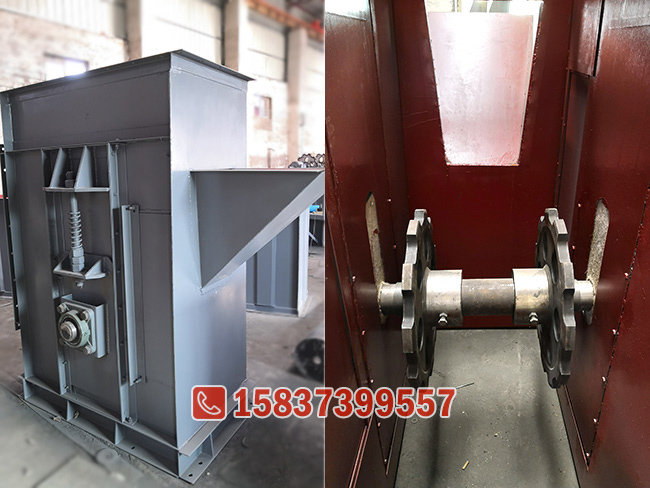

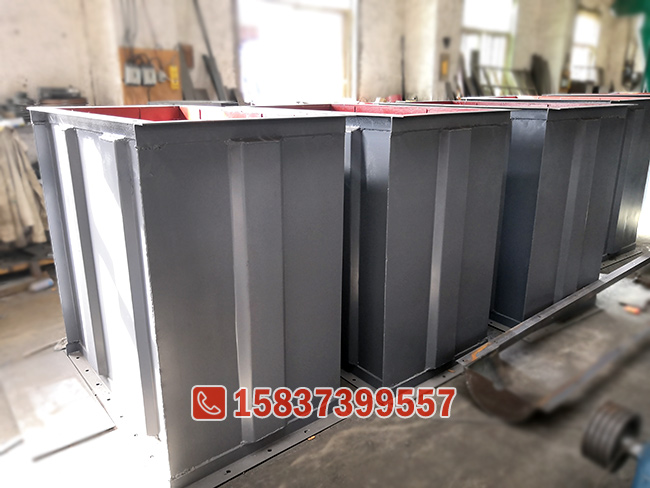

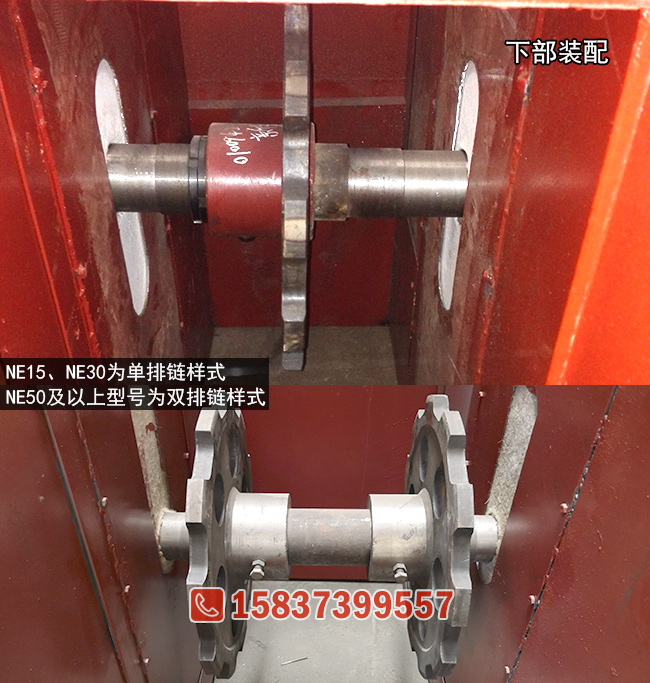

双排板链提升机和通俗斗式提升机结构基本类似,主要由头部箱体、尾部箱体、中心箱体、运行部分等组成,其运行部分为双排板链条和料斗,头部、尾部箱体也各装置两个链轮,下链轮比上链轮少一个齿,直径稍细小一点。

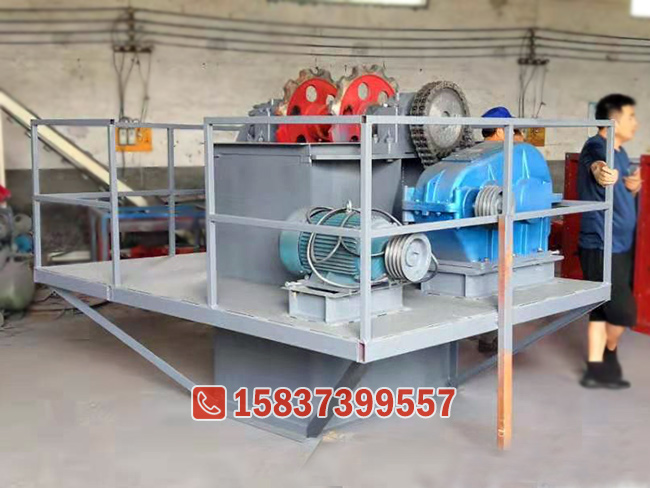

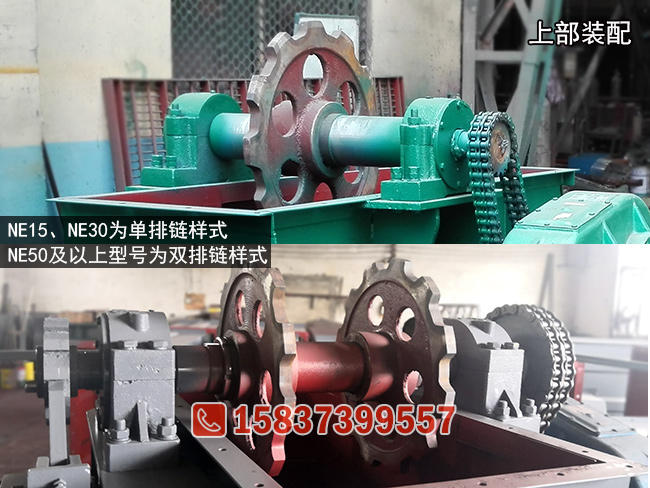

双排板链提升机头部箱体装配两个运送链轮、传动链轮、电机减速机、逆止器、磨练平台等,出料口设置有唇板、视察口。
NE系列单双排板链斗式提升机手艺参数表
型号 |
提升能力 (m³/h) |
斗速(m/s) | 主轴转数(n/min) | 料 斗 |
链条节距 (mm) |
运行部件重量(Kg/m) | 物料最大块度(mm) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
容积 (L) |
斗宽 (mm) |
斗距 (mm) |
|||||||||||
允许所占百分比% | |||||||||||||
10 | 25 | 50 | 75 | 100 | |||||||||
NE15 | 15 | 约0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
NE30 | 30 | 约0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50 | 60 | 约0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 约0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 约0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 约0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 约0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 约0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 约0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 约0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 约0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
